Roundtest （圓度、圓柱形狀測量儀）RA-10

211系列-圓度測量儀

日本三豐品牌 MITUTOYO 211-601 形狀測量儀

便攜式圓度測量儀，具備出色的性價比，全測量能力，易學易用。

特點：

1、控制面板中按鍵大且布局直觀，便于操作。

2、單鍵設置調用功能：預存了復雜設置，隨時單鍵調用。零點設置功能：檢出器水平調零一鍵到位，免去經常仔細定位的麻煩。

3、調整垂直方向（Z軸）和徑向（X軸）的操作手柄置于滑塊上，便于操作。

4、雖然價格低，但其旋轉工作臺氣浮軸承的旋轉精度高達（0.04+6H/10000）µm ，與高級機型相比毫不遜色。

5、配有大型號液晶面板顯示器，測量結果與所記錄數據圖表易于查看。

6、本設備機體小巧，內置集成電路并配有打印機，適用于狹小的檢測空間。

7、RA-10帶X軸停止開關選件和Z軸標尺選件。

技術參數：

旋轉工作臺

重復精度：（0.04+6H/10000）µm H為測量高度

旋轉速度：6rpm

工作臺有效直徑：150mm

最大測量直徑：100mm

臺面最大承重：10kg

垂直軸（Z軸）

垂直移動：117mm

最大檢測高度：離旋轉工作臺152mm

最大檢測深度：100mm（最小內徑：30mm）

水平臂（X軸）

水平移動：75mm（包括工作臺旋轉中心25mm的突出量）

測針和測頭

測量范圍：±1000µm

測力：70-100mN

標準測針：12AAB681，硬質合金球，Φ1.6mm

測量方向：雙方向

測頭角度調整：±45°（帶刻度）

數據分析器：

處理器：內置

數據分析項：圓度，同軸度，同心度，平面度，徑向圓周跳動，用于圓度評估的參考圓：LSC,MZC,MIC,MCC

記錄器：內置行式熱敏打印機（外部打印機：選件）

記錄的放大倍率：X5-X200,000（15級）

粗糙度成分的降低：低通濾波器，帶通濾波器

濾波類型：2CR-75%,2CR-50%,2CR-75%（相對校正），2CR-50%（相位校正），高斯濾波器、濾波器關斷

截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500upr

測量段數：

1至5段：圓度，同軸度，平面度

1至3段：徑向圓周跳動

2段：同心度

供氣：

氣壓：390kpa

耗氣量：30L/min

電源： 100-240V AC±10%,50/60Hz

尺寸（W×D×H）：450×360×486mm

重量：26kg

選件：

211-016：基準半球

12AAH420：基準半球墊塊

997090：校準用套裝量塊

211-045：倍率校正規

211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）*

211-031：微型卡盤（外徑：0.1-1.5mm）

356038：用于測量較低工件的輔助臺*

12AAH425：帶有（DAT）功能的調整臺（公制型）

12AAH426：帶有（DAT）功能的調整臺（英制/公制型）

12AAH427：普通微分頭式調整臺

211-052：定心卡盤（外徑：1-79mm，內徑：16-69mm）

211-053：V形塊定位夾具A（用于Φ50mm）

211-054：V形塊定位夾具B（作于Φ50mm

211-055：外徑/內徑裝配夾具（用于Φ10mm）

211-051：套爪卡盤（外徑：0.5-10mm）

12AAH402：獨立套爪（Φ0.5-1.0mm）

12AAH403：獨立套爪（Φ1.0-1.5mm）

12AAH404：獨立套爪（Φ1.5-2.0mm）

12AAH405：獨立套爪（Φ2.0-2.5mm）

12AAH406：獨立套爪（Φ2.5-3.0mm）

12AAH407：獨立套爪（Φ3.0-3.5mm）

12AAH408：獨立套爪（Φ3.5-4.0mm）

12AAH409：獨立套爪（Φ4.0-5.0mm）

12AAH410：獨立套爪（Φ5.0-6.0mm）

12AAH411：獨立套爪（Φ6.0-7.0mm）

12AAH412：獨立套爪（Φ7.0-8.0mm）

12AAH413：獨立套爪（Φ8.0-9.0mm）

12AAH414：獨立套爪（Φ9.0-10.0mm）

12AAH320：X軸制動

12AAH318：Z軸數顯標尺

938882：SR44（用于Z軸數顯標尺和調整臺數顯微分頭）

211-013：防震臺

*只能安裝于調整臺（12AAH425/426/427）上。

耗材：

12AAH181：打印紙 10卷/套

358592：空氣過濾器濾芯 1件/套

358593：空氣調節器調節件 10件/套

尺寸圖片：單位

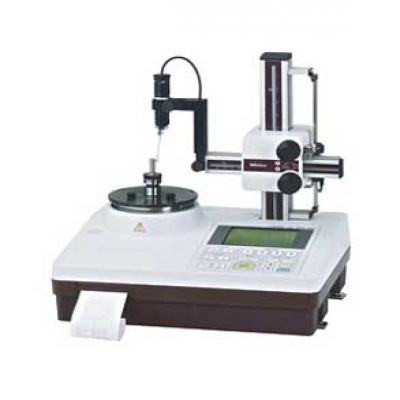

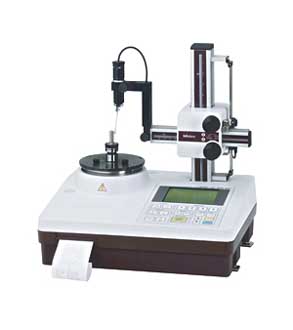

產品展示

三豐Mitutoyo圓度測量儀O211 601
